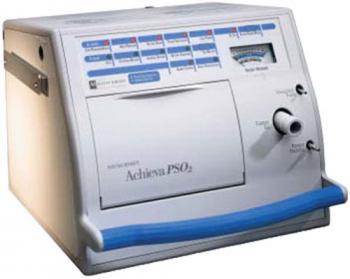

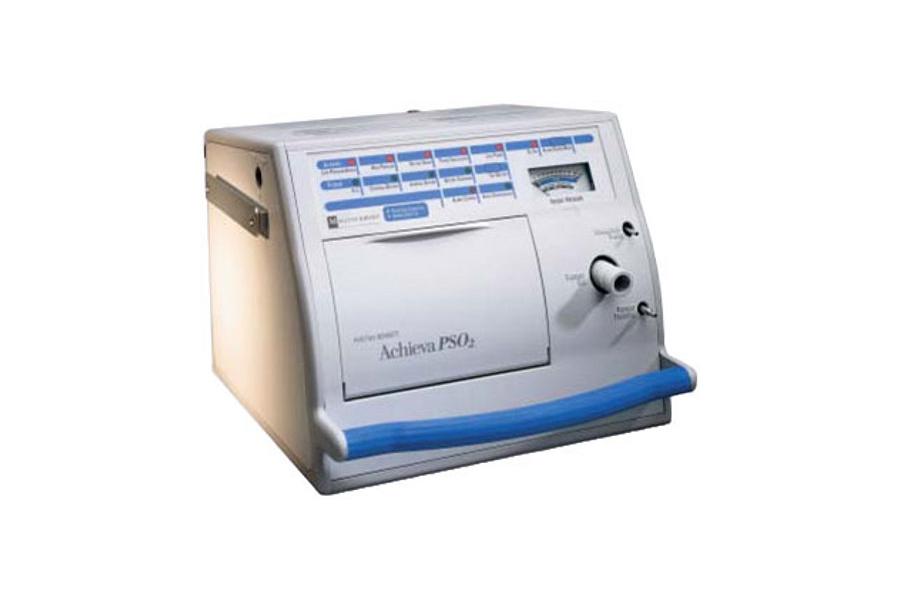

Аппарат искусственной вентиляции легких ACHIEVA с компрессором предназначен для проведения управляемой искусственной вентиляции легких (ИВЛ) у детей и взрослых в процессе проведения реанимационных мероприятий в условиях клинических больниц, научно-исследовательских институтов, а также в машинах скорой медицинской помощи.
Вентилятор ACHIEVA содержит микропроцессор, осуществляющий мониторинг и контроль функции вентилятора и мониторинг микропроцессорной вводимой информации.
ACHIEVA способен работать от разных типов источников электропитания:
- переменного сетевого тока,
- внутренних батарей
- внешних батарей.
Внутренние батареи повышают безопасность вентилируемого больного при авариях в системе сетевого электропитания, и предназначены для кратковременного энергоснабжения вентилятора в транспортных и полевых условиях на срок до 1 часа.
Вентилятор способен осуществлять следующие режимы искусственной вентиляции легких:
- постоянная принудительная вентиляция,
- вспомогательнопостоянная принудительная вентиляция
- перемежающаяся принудительная вентиляция.
Кроме того, вентилятор способен находиться в режиме ожидания во включенном состоянии без осуществления вентиляции.
Функциональные характеристики:
Три модификации для оправданного выбора при лечении различных категорий пациентов
- Небольшой вес и компактный дизайн для удобства переноски
- Исключительно длительная (до 4,5 часов) работа на встроенной батарее
- Режимы: А/С, SIMV, СПОНТ (на Achieva PS)
- СРАР в режимах SIMV и СПОНТ Высокая чувствительность выдоха
- Поддержка давлением для снижения работы по спонтанному дыханию, отлучения пациента от ИВЛ и достижения респираторного комфорта
- Настройка PEEP для расширения возможностей вентилятора
- Вентиляция, лимитированная по давлению и объему
- Вентиляция с контролем по давлению, лимитированная по времени, у пациентов с негерметичными дыхательными путями
- Триггерное переключение по потоку (триггер по давлению как опция) для оптимальной синхронизации с пациентом
- Точный механизм формирования дыхательной смеси для обеспечения FIO2 в диапазоне от 21 до 100%.
- Память текущих настроек вентилятора, обеспечивающая более эффективную эксплуатацию.
- Внутренняя память и модем для доступа к сохранённым данным для эффективного управления состоянием пациента
- Соответствие требованиям Европейской директивы 93/42/ЕЕС на медицинское оборудование
Технические характеристики
Электропитание
- 110/240 V, 50/60 Гц
Потребляемая мощность
- Максимальная 75W
- Номинальная 10 W
- Внешний источник питания: около 20 часов работы при нормальной нагрузке
- Встроенный аккумулятор: до 4.5 часов работы при нормальной нагрузке (использовать только как резервный источник питания)
Тип: аппарат объемной вентиляции с поддержкой давлением
- Электродвигатель с бесконтактной индукцией
- Поршневой насос с регулируемым дыхательным объемом (от 50 до 2200 мл)
Органы управления передней панели вентилятора
- Alarm silence/Reset: нажмите кнопку для выключения сигнала тревоги, установки параметров тревоги или проверки тревоги
- Battery Test: нажмите кнопку для вывода показателя уровня зарядки батареи в нижнем окне индикатора давления в дыхательном контуре
- Standby: Используется для постановки вентилятора в режим ожидания
- Ventilate: нажмите кнопку для начала вентиляции
- Переключатели режимов: кнопка переключения настроек вентилятора (объем, время вдоха, чувствительность триггера, частота дыхания, поддержка давлением, ПДКВ, нижний предел давления, верхний предел давления, концентрация кислорода во вдыхаемой смеси).
- Menus/Esc: кнопка активирует и дезактивирует меню на дисплее вентилятора
- Start/Enter: нажмите для подтверждения текущей настройки мигающего параметра. Активирует дисплей.
- Стрелки Вверх и Вниз: увеличивают или снижают значения параметров настройки, или производит выбор пунктов меню. Нажатие при неактивном субменю и отсутствии выбранных параметров приводит к индикации основных настроек тревоги.
- Patient Pressure Port: штуцер для подсоединения проксимальной линии давления дыхательного контура пациента.
- Patient Air: штуцер для подсоединения основной магистрали дыхательного контура пациента 22 мм наружный диаметр, 15 мм внутренний диаметр.
- Exhalation Valve Port: штуцер для подсоединения дыхательного контура пациента к клапану выдоха.
Органы управления, расположенные на тыльной стороне прибора
- Впускной фильтр: очищает воздух для дыхания пациента. Задерживает 98% частиц размером более 0,3 микрон. Для замены следует открутить колпачок.
- Разъем для подключения внешнего источника питания: предназначен для соединения с аккумуляторной батареей напряжением 24 V (Пост. Ток).
- PC порт: для соединения с компьютером, принтером или внешним модемом.
- Дистанционная сигнализация: разъем для соединения с модулем дистанционной сигнализации.
- Порт вызова сестры: для соединения со станцией наблюдения на посту медперсонала.
- Разъем для шнура питания
- Кислородный разъем 9/16-18 для стандарта соединений DISS 1240 THD
Пределы настраиваемых параметров
- Время вдоха: от 0,2 до 5,0 сек, с шагом 0,1 сек.
- Частота дыхания: от 1 до 80 дыхательных циклов в минуту с шагом 1 цикл в мин
- Дыхательный объем: регулировка от 50 до 2200 мл с шагом 10 мл
- Чувствительность триггера: скорость отрицательного потока от 3 до 25 л/мин с шагом 1 л/мин; давление от 1 до 15 см. водного столба с шагом 1 см водного столба.
- Поддержка давлением, установка в пределах от 0 до 50 см водного столба с шагом 1 см. водного столба
- ПДКВ (PEEP): установка на 0 или в пределах от 3 до 20 см водного столба с шагом 1 см водного столба.
- High Pressure (Верхний предел давления) - от 2 до 80 см водного столба с шагом 1 см водного столба
- Low Pressure (Нижний предел давления) - от 1 до 59 см водного столба с шагом 1 см водного столба
- Фракция кислорода во вдыхаемой смеси: возможна установка в пределах от 21% до 100% при дыхательном объеме более 100 мл и в пределах от 21% до 70% при дыхательном объеме менее 100 мл с шагом 1%.
Условия хранения и эксплуатации:
- Условия хранения: температура от -20°С до 60°С, относительная влажность от 10 % до 90%, отсутствие конденсата в атмосфере. При запуске аппарата в эксплуатацию в холодное время года необходимо выдержать его в условиях комнатной температуры по крайней мере в течение 1 часа. Зарядка батареи производится каждые 30 дней.
- Условия эксплуатации: температура от 5°С до 40°С, относительная влажность от 10% до 90%, отсутствие конденсата в атмосфере
Техническое обслуживание
- аппарат требует проведения технического обслуживания квалифицированным инженером каждые 12 месяцев или 6000 часов непрерывной работы.
Габариты
- 27,3x33,8x39,6 см
Вес
- Не более 14,5 кг
Аэродинамическое сопротивление
- не более 2,75 см водного столба при скорости потока газа 40 л/мин.
Газопоток
- от 2 до 120 л/мин.
Предохранительный клапан:
- срабатывает при превышении давления 90±10 см водного столба.
