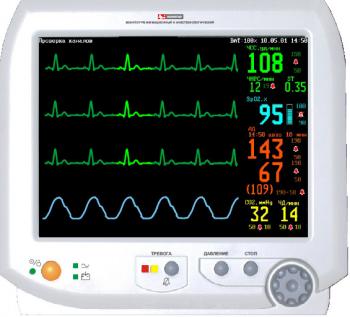

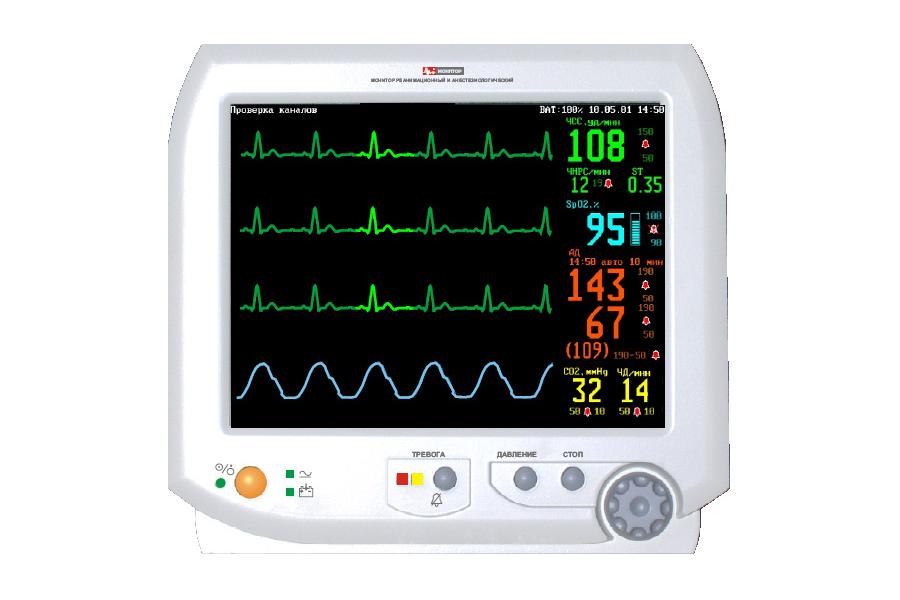

Прикроватный портативный монитор
МитарМН-01 с плоским TFT экраном, аккумулятором и возможностью подключения к центральной станции.
ОСОБЕННОСТИ МОНИТОРОВ МИТАР 01 – «Р-Д»
• Цветной сенсорный TFT дисплей. Автоматическое изменение яркости изображения в зависимости от освещенности помещения;
• Возможность одновременного отображения 9-ти физиологических функций и до 9-ти коротких трендов справа от них;
• Возможность одновременного отображения 7-ми отведений ЭКГ и 2-х других физиологических функций, а также 12 отведений ЭКГ в 2 столбца.
• Возможность индивидуального выбора местоположения физиологических функций, графических и табличных трендов.
• Наличие 10-ти профилей пользователя в медицинском приборе Митар для использования индивидуальных настроек отображаемой информации и порогов тревог.
• Перенос всех данных с одного монитора на другой при помощи карты памяти Micro SD Карта переносится вместе с пациентом (например, из операционной в реанимацию).
• Возможность «замораживания» 2/3 экрана с продолжением мониторинга на 1/3 экрана.
• Одновременный съем 12-ти отведений с 10 электродного кабеля.
• Синтез 12 отведений ЭКГ с 5 электродного кабеля аппарата Митар.
• Анализ ритма сердца: асистолия, желудочковая фибрилляция, экстремальная тахикардия, экстремальная брадикардия, подсчет частоты нарушений ритма, пароксизмальная желудочковая тахикардия, желудочковый ритм, групповые ЖЭ, парные ЖЭ, ЖЭ типа «R на T», желудочковая бигеминия, желудочковая тригеминия, число ЖЭ в минуту, полиморфные желудочковые экстрасистолы, пауза, пауза с импульсом ВР, пауза без импульса ВР, пропуск сердечного сокращения, нерегулярная ЧСС.
• Возможность переключения отведений для съема дыхания R-L или R-F.
• Автоматический непрерывный контроль за изменением АД (включение измерения при изменении времени распространения пульсовой волны).
• Режим пункции вены.
• Митар имеет автоматическое определение подключения манжеты.
• Автоматическое определение подключения датчика ИД.
• Возможность выбора типа датчиков SpO2 (Nelcor, Nonin или их эквиваленты).
• Автоматическое определение подключения капнографической линии.
• Малая масса и габариты.
Мониторируемые параметры аппарата Митар:
• электрокардиограмма (ЭКГ);
• частота сердечных сокращений (ЧСС);
• неинвазивное и инвазивное артериальное давление (АД);
• температура тела (Т);
• частота дыхания (ЧД);
• сатурация кислорода в крови (SpO2);
• наблюдение фотоплетизмограммы (ФПГ);
• наблюдение капнограммы (КГ) и О2;
• измерение содержания СО2 во вдыхаемом и выдыхаемом воздухе (в прямом или основном потоке);
• измерение мультигазов (в прямом или основном потоке);
• сердечный выброс.
Предназначен для использования у пациентов
всех возрастных категорий:
• взрослых;
• детей;
• новорожденных.
Мониторы прикроватные МИТАР выпускаются в различной комплектации в зависимости от количества контролируемых параметров.
Со всеми мониторами поставляется комплект принадлежностей для проведения измерения физиологических параметров:
• разовые электроды ЭКГ;
• манжеты для измерения артериального давления взрослые, детские и неонатальные;
• датчики температуры взрослые и детские;
• пульсоксиметрические датчики взрослые, детские и неонатальные;
• одноразовые линии с фильтром для капнографии;
• одноразовые линии с куполом для инвазивного давления.
Каждой конфигурации мониторов Mitar соответствует набор принадлежностей.
Мониторы изготавливаются по модульному принципу, то есть Вы можете приобрети минимальную комплектацию, а затем, по мере необходимости измерения тех или иных физиологических параметров доукомплектовать монитор соответствующими модулями. К каждому отдельно поставляемому модулю Митар прилагается подробная инструкция по установке. Установка не требует высокой квалификации персонала.
При необходимости одновременного использования монитора, как для детей, так и для взрослых необходимо заказать дополнительные детские или взрослые датчики или электроды. Монитор МИТАР имеет возможность запоминания личных данных пациентов, а также возможность настройки различных групп пациентов: взрослые, дети или новорожденных.
Технические характеристики:
ЭЛЕКТРОКАРДИОГРАММА (ЭКГ)
• Отведения ЭКГ:
• - с 3-х электродным кабелем – отведения I, II, III по одному.
• - с 5-электродным кабелем Митар - одновременный съем семи отведений I, II, III, aVL, aVR, aVF, V.
• - с 10-электродным кабелем - одновременный съем двенадцати отведений.
• Одновременное отображение 1-9 или 12 отведений в два столбца ЭКГ на дисплее.
• Синтез 12-ти отведений при использовании 5-электродного кабеля.
• Печать 3-х любых отведений на принтере.
• Выбор комбинации мониторируемых отведений ЭКГ пользователем.
• Анализ и индикация до 23 видов аритмий;
• Измерение смещения ST сегмента в покое и под нагрузкой;
• Регистрация сигналов водителя ритма;
• Индекс напряжения вегетативной нервной системы;
• Визуальная и звуковая тревога при выходе параметров за пределы заданной нормы;
• Частота сердечных сокращений;
• Отображение ЧСС на дисплее;
• Визуальная и звуковая тревога при выходе параметров за пределы заданной нормы;
НЕИНВАЗИВНОЕ АРТЕРИАЛЬНОЕ ДАВЛЕНИ (АД)
• Систолическое, диастолическое, среднее
• Метод съема: неинвазивный, осциллометрический;
• Режимы аппарата Митар: ручной, автоматический;
• Регулировка времени измерения АД в автоматическом режиме;
• Непрерывный контроль за изменением АД по времени распространения пульсовой волны;
• Непрерывный режим измерения давления;
• Режим пункции вены.
ИНВАЗИВНОЕ АРТЕРИАЛЬНОЕ ДАВЛЕНИ (ИАД)
• Возможность подключения от 1 до 4 датчиков;
• Один, два или четыре канала измерения ИАД;
• Измерение систолического, диастолического, среднего АД и частоты пульса с числовым отображением на экране монитора.
• Режимы измерения:
- измерение систолического, диастолического и среднего давления.
- измерение только среднего давления.
• Метки ИАД: ИД, ИАД, АОД, УАД, ЦВД, ВЧД, ДЛП, ДПП, ДПВ, ДЛА;
• Выход кривой АД для синхронизации.
• Автоматическое определение подключения датчика.
• Режим автоматической калибровки нуля при подключении датчика.
ФОТОПЛЕТИЗМОГРАММА и SpO2
• Метод съема: неинвазивный.
• Отображение частоты пульса, перфузии, SpO2, порогов тревог.
• Автоматическое масштабирование и отображение на экране ФПГ.
• Диапазон измерений SpO2 от 0 до100%. .
• Период обновления значения на экране: с каждым ударом пульса.
• Модуляция тона звукового сигнала пульса.
• Регулировка усиления фотоплетизмограммы: ручная или автоматическая.
• Наличие возможности блокировки тревоги по SpO2 при измерении АД.
ПНЕВМОГРАММА и ЧД
• Метод съема: реографический с ЭКГ электродов.
• Возможность переключения электродов для съема дыхания R-L и R-F.
• Возможность регистрации с модуля капнометрии с отображением на экране.
• Регулировка усиления пневмограммы;
• Термисторный датчик дыхания (опция).
ТЕМПЕРАТУРА ТЕЛА
• Принцип измерения – терморезисторный.
• Цифровое отображение температуры, в т.ч. разность по 2-м каналам.
• Диапазон измерения температуры от -5 до +50 С.
• Количество каналов измерения температуры – два (кожная и центральная);
• Период усреднения и обновления значения температуры на экране: 1 секунда.
• При наличии двух каналов измерения температуры – вычисление и отображение на экране разности температур.
КАПНОГРАММА и СО2
• Метод измерения: инфракрасная спектроскопия, в боковом потоке.
• Измерение содержания СО2 во вдыхаемом пациентом воздухе - insCO2 и в выдыхаемом воздухе etCO2.
• Диапазон измерения etCO2 и insCO2 от 0 до 13% (от 0 до 99 мм рт. ст.).
• Единицы измерения СО2: проценты или мм рт. ст.
• Диапазон измерения ЧД:
- для взрослых и детей от 0 до 90 дых/мин.
- для новорожденных от 0 до 150 дых/мин.
• Период обновления значения ЧД на экране: с каждым циклом дыхания.
• Отображение капнограммы (кривой СО2).
• Диапазоны отображения капнограммы: 0 - 3.3%, 0 - 6.5%, 0 - 10%, 0 - 13%.
• Время прогрева датчика:
- для начала работы – не менее 10 секунд.
- для обеспечения заявленной погрешности измерений СО2 - не менее 3 минут.
• Скорость откачки газа 100 мл/мин.
• Время реакции (отклика) – не более 240 мс.
• Компенсация газов – N2O, О2 и десфлюрана.
МУЛЬТИГАЗЫ
• Мониторируемые газы:
- углекислый газ (CО2), закись азота (N2О), кислород (О2.)
• Мониторируемые анестетики:
- галотан (Hal), энфлюран (Enf), изофлюран (Iso), севофлюран (Sev), десфлюран (Des),
• Мониторинг CО2:
• Сохранение точности измерения концентрации СО2 при наличии сопутствующих газов (N2О, анестетики и др.)
• Отображение цифровых параметров EtCO2, FiCO2 , частоты дыхания, порогов тревог
• Режим отображения концентрации СО2 или парциального давления СО2 в мм.рт.ст.
• Мониторинг на вдохе и выдохе:
- концентрация кислорода (О2) в диапазоне – 10-100%
• Мониторинг N2О:
- калибровка модуля – автоматическая, периодическая.
- измерения концентрации закиси азота (N2О) в диапазоне – 0-100%.
• Мониторинг анестетиков:
- (галотан (Hal), изофлюран (ISO), энфлюран (Enf);
- севофлюран (Sev);
- десфлюран (Des).
• Одновременное графическое отображение кривых одного/двух газов и любого анестетика по выбору пользователя.
• Цифровое отображение мониторируемых газов в режиме «Большие цифры»
ДИСПЛЕЙ
• Тип: цветной, сенсорный (touch screen) TFT дисплей c активным подсветом.
• Размер экрана:
- 246 - 187 мм с диагональю 30,7 см (12,1').
- 211,2 -158,4 мм с диагональю 26,5 см (10,4').
• Разрешение: 800-600 точек.
• Возможность регулировки яркости дисплея.
• Число каналов отображения кривых: от 2 до12.
• Вывод любой кривой или тренда в любое место экрана
• Скорость развертки кривых: 3; 6.25; 12.5; 25 и 50 мм/с.
• Индивидуальный выбор цвета кривых.
• Остановка кривых.
• Возможность выбора пользователем цвета отображения параметров и кривых.
• Наличие режима больших цифр (35см).
• Возможность выбора режима остановки кривых:
- полная остановка кривых.
- остановка 2/3 кривых, при этом 1/3 кривых продолжает обновляться.
• автоматическое изменение яркости изображения в зависимости от освещенности помещения
ЗВУК
• Типы звуков: тревога, сигнал пульса.
• Звуковая тревога: 3 типа звуков.
• Громкость звуковой тревоги: задается пользователем от 1 до 5.
• Возможность модуляции тона звукового сигнала пульса при изменении SpO2.
• Громкость звукового сигнала частоты пульса: задается пользователем от 0 до 5.
ПАМЯТЬ И ТРЕНДЫ
• Графические и табличные тренды всех параметров за время:
- до 8 суток с периодом выборки 2 минуты.
- до 4 суток с периодом выборки 1 минута.
- до 24 часов с периодом выборки 15 секунд.
• Фиксируемые тренды: ЧСС, ЧП, SpO2, АД, Т(2-а канала, разность температур), периферийное кровенаполнение, ЧД, величина смещения ST- сегмента, EtCO2.
• Возможность отображения коротких трендов в зонах кривых за время:
- от 30 минут до 48 часов, если период выборки выбран равным 2 минутам;
- от 15 минут до 24 часов, если период выборки выбран равным 1 минуте;
- от 4 минут до 6 часов, если период выборки выбран равным 15 секундам.
• Наличие 10-ти профилей пользователя с запоминанием всех настроек.
• Графический тренд высокого разрешения: оксикардиореспирограмма (ОКРГ).
• Запоминание до 100 событий. В запись события входит от одного до трех фрагментов кривых длительностью от 2 до 20 секунд и цифровые параметры.
• Возможность просмотра сохраненных трендов и волновых форм и вывод их на печать.
• Запоминание порогов тревожной сигнализации и всех настроек монитора при выключении монитора.
• Пороги тревожной сигнализации.
• Запись событий по тревогам, вручную, при обнаружении аритмии.
• По опции монитор может комплектоваться съемной картой памяти micro SD, на которую могут быть записаны все накопленные монитором тренды, события, информация о пациенте и все настройки монитора для переноса этих данных на другой монитор.
ТРЕВОГИ прибора Митар
• Визуальная и звуковая тревога трех уровней (приоритетов).
• Опасные для жизни тревоги
• Тревоги состояния пациента
• Технические тревоги
• Тревога при выходе за пределы заданной нормы по всем контролируемым параметрам с фоновой подсветкой цветом в зависимости от приоритета тревоги.
• Регулировка громкости звуковой тревоги.
• Режим автоматического сохранения параметров и кривых по тревоге (запись события).
• Возможность изменения пользователем приоритета тревог по состоянию пациента.
• Возможность приостановки звуковой тревоги на задаваемое пользователем время.
• Реле вызова медперсонала.
ВСТРОЕННЫЙ ТЕРМОПРИНТЕР
• Возможность печати фрагментов физиологических кривых, цифровых параметров, трендов и записанных в память событий.
• Количество распечатываемых кривых от 1 до 3.
• Ширина термобумаги 57 мм, внешний диаметр рулона не более 43 мм.
• Скорость развертки: 25; 50 мм/с.
• Разрешение: 8 точек/мм.
ПИТАНИЕ
• Аппарат Митар питается от сети переменного тока от 85 до 265В; 50-60 Гц.
• Питание от бортовой сети автомобиля скорой помощи12В (от 10 до 16В).
• Встроенная литий-ионная аккумуляторная батарея
• Время работы от аккумулятора не менее 4-х часов.
• Индикатор заряда визуальное сообщение по уровню заряда
• Потребляемая мощность: не более 30Вт.
ФИЗИЧЕСКИЕ РАЗМЕРЫ
• С дисплеем 12,1'' по диагонали: 308х163х290 мм.
• Вес: 3,8 кг.
• С дисплеем 10,4'' по диагонали: 276х160х255 мм.
• Вес: 3,6 кг.
ОБЩИЕ ХАРАКТЕРИСТИКИ
• Возможность подключения к центральной станции и работы с SD картой (опция).
• Возможность подключения внешнего стандартного VGA монитора (опция).
• Расчет доз препаратов.
• Ручка для переноски и для крепления к медицинской тележке или кровати.
Гарантийный срок эксплуатации мониторов Митар — 24 месяца со дня продажи.
Техническая и коммерческая информация является ориентировочной, может быть изменена без уведомления и подлежит уточнению перед заказом.
|
№
КОМПЛЕКТА
|
ФИЗИОЛОГИЧЕСКИЕ ФУНКЦИИ МИТАР
|
|
ЧСС
|
ЭКГ
|
SpO2
|
ФПГ
|
ЧП
|
АД
|
СО2
|
КГ
|
ПГ
|
ЧД
|
АПНОЭ
|
Т
|
|
1
|
+
|
+
|
|
|
|
|
|
|
+
|
+
|
+
|
|
|
2
|
+
|
+
|
|
|
|
+
|
|
|
+
|
+
|
+
|
|
|
3
|
+
|
+
|
|
|
|
+
|
|
|
+
|
+
|
+
|
+
|
|
4
|
+
|
+
|
+
|
+
|
+
|
|
|
|
+
|
+
|
+
|
|
|
5
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
+
|
+
|
+
|
|
|
6
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
+
|
+
|
+
|
+
|
|
15
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
16
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
Рекомендуем!
