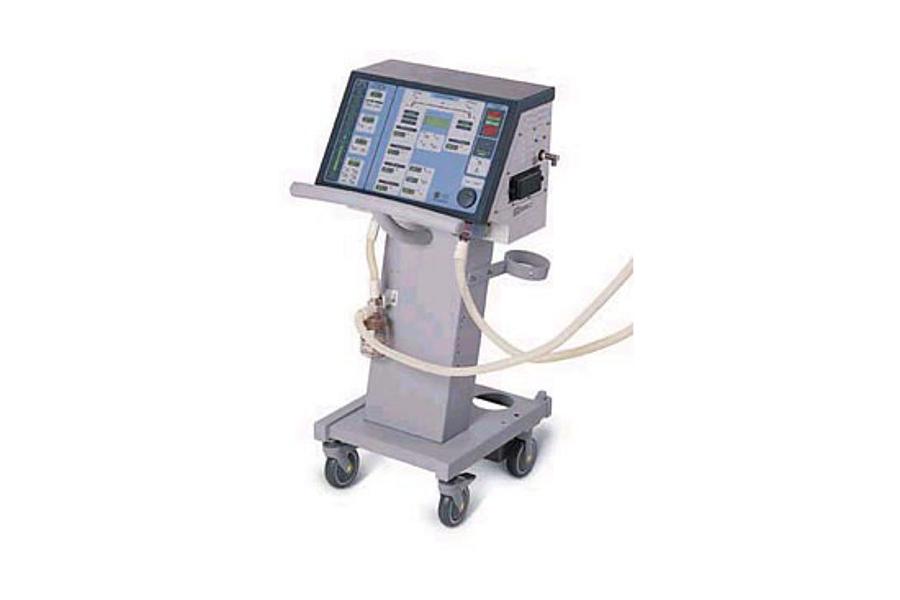

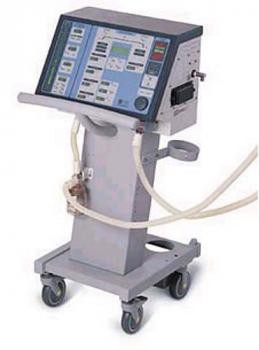

Вентилятор 740 может обеспечивать респираторную поддержку пациентам с широким спектром клинических состояний, от обычных до самых критических. Прост в управлении.
Примененный в конструкции вентилятора NPB-740 недавно запатентованный поршень с отсутствием трения позволяет аппарату соответствовать всем режимам дыхания пациента. Поршневой выход поддерживает высокие минутные объемы в жестких, ригидных легких. Поддержка стандартного давления обеспечивает быстрое и точное достижение установленных величин для увеличения спонтанного дыхания пациентов.
В случае колебания питания для обеспечения мобильности и гарантии непрерывного функционирования вентилятора используется стандартная внутренняя батарея, обеспечивающая более двух с половиной часов работы в режиме резервного питания. Дополнительно может быть использована внешняя батарея, обеспечивающая более семи дополнительных часов работы. Конструктивно Вентилятор 740 может быть установлен на полке или тележке, на которой также размещаются емкости с кислородом и внешняя батарея.
Простота управления
Интуитивно понятный интерфейс управления позволяет вам и вашему персоналу быстро и легко понять и использовать вентилятор NPB-740. Клавиатура направляет ваше внимание ко всем установкам вентилятора - от включения питания до изменении режимов работы вентилятора. Клавиатура и дисплеи позволяют вам изменять установки и связанные с ними параметры в процессе работы.
НАСТРОЙКИ ВЕНТИЛЯТОРА позволяют вам выбирать режимы, типы дыхания и другие установки. Упрощенная вентиляция АПНОЭ доступна в режиме СПОНТ. Окно сообщении обеспечивает точное отображение состояния установок, клинических и технических тревог и тестовых процедур.
ДАННЫЕ ПАЦИЕНТА включают тревоги и контролируемые данные. Графическая панель светодиодов отображает давление воздушного пути в реальном времени, установку тревоги высокого давления и пиковое давление для предыдущего цикла дыхания. Заданные объемы компенсируются по BTPS и комплайнсу контура.
СТАТУС ВЕНТИЛЯТОРА показывает приоритет и статус (активный или восстановленный) условий тревог и уровня внутренней батареи.
Надежность
Примененный в Вентиляторе 740 передовой подход к выявлению критических ситуаций подчиняется новым международным стандартам и позволяет Вам слышать и видеть срочность и приоритет тревог. Внутренний кислородный датчик предупредит Вас в случае неточной кислородной концентрации. В конструкции вентилятора заложены исчерпывающие и простые в использовании внутренние тесты.
Доступность
Вентилятор 740 не требует специального подвода воздуха: для формирования точной дыхательной порции с соответствующей кислородной концентрацией система доставки дыхательной смеси использует комнатный воздух, отбирая его через вход фильтра защиты, где он смешивается с кислородом. Это устраняет потребность в смесителе, компрессоре или воздушном барьере и делает стоимость и частоту расходов по эксплуатации вентилятора минимальными.
Вентилятора 740 разработан с учетом снижения затрат на содержание. Компания Неллкор Пуритан Беннетт рекомендует интервалы в 15000 часов между стандартными процедурами профилактики. Эти процедуры просты и не требуют больших затрат. Программное обеспечение включает в себя сервисный режим, который позволит вам быстро и точно следить за сервисными требованиями.
Режимы вентиляции
- Синхронная прерывистая принудительная вентиляция (S1MV)
- Вспомогательный/принудительный (Л/С)
- Спонтанный (СПОИТ)
Типы дыхания
- Вентиляция поддержки давлением (PSV), доступная и режиме СПОНТ или SIMV.
- Вентиляция с контролем по объему (VCV). доступная в режиме А/С или S1MV.
Настройки принудительного режима (VCV)
- Дыхательный объем: 40 - 2000 мл, комплайнс-компенсированный и соответствующий температуре тела и давлению (BTPS).
- Частота дыхания: 3 - 70 /мин
- Пиковый поток: 3 - 150 л/мин
- в режимах А/С и SlMV (принудительные вдохи), 300 л/мин при спонтанном дыхании. Плато: 0.0 - 2.0 секунды
Настройки спонтанного режима (PSV)
- Поддержка давлением: 0 - 70 смН-,0 (0 - 70 гПа)
Общие настройки
- РЕЕР/СРАР: 0 - 35 смН2О (0 - 35 гПа)
- Чувствительность триггера: 1-20 л/мин
- %О2: 21-100%
Пределы предупреждений, устанавливаемые оператором
Все предупреждения соответствуют ISO и европейским стандартам и классифицированы как высоко- или среднеприоритетные, с четким звуковым и визуальным представлением.
- Высокая частота дыхания: 3 -100 /мин
- высокое давление: 10 - 90 смН2О (10 - 90 гПа)
- низкое давление на вдохе: 3 - 60 смН2О (3 - 60 гПа)
- высокий дыхательный объем: 20 - 6000 мл
- низкий минутный объем: 0 - 50 л
- низкий дыхательный объем: 0 - 2000 мл
Индикаторы статуса вентилятора
ТРЕВОГА
ВНИМАНИЕ
НОРМА
ВЕНТИЛЯТОР НЕ ДЕЙСТВУЕТ
КЛАПАН БЕЗОПАСНОСТИ ОТКРЫТ
ОТ СЕТИ / ЗАРЯД БАТАРЕИ
ОТ ВНУТРЕННЕЙ БАТАРЕИ
ОТ ВНЕШНЕЙ БАТАРЕИ
ЗАРЯД ВНУТРЕННЕЙ БАТАРЕИ
Прочие клавиши и индикаторы
- Окно сообщений: Показывает до четырех строк информации, 20 символов в строке.
- 100% О2: Поставляет пациенту 100% О2 в течение двух минут, затем возвращается в текущую установку % О2
- МЕНЮ: Позволяет просматривать активные и автоматически сбрасываемые предупреждения (тревоги), выполнять КВТ, (ввод режима ожидания; установка настроек (включая громкость тревоги, размер ЭТ трубки, дату/время); доступ к функции кислородного датчика (калибровка, вкл/выкл. тревоги О2%, вкл/выкл. мониторинга показаний датчика); показ информации о батареях, о программном обеспечении и о сервисе, ввод функций распылителя EasyNeb)
- ПАРАМЕТРЫ АПНОЭ: Позволяет выбирать настройки для вентиляции АПНОЭ (частота дыхания, дыхательный объем, пиковый поток). Интервал АПНОЭ фиксируется в 20 секунды.
- РУЧНОЙ ВДОХ: Поставляет одно принудительное дыхание.
- Переключатель: Изменяет значение настройки или выбирает функцию меню. Мигающее значение настройки или предупреждения в окне отображения означает, что переключатель связан с этой настройкой.
- ТЕКУЩИЕ: Светящийся индикатор указывает, что отображаемые настройки действуют.
- ПРЕДПОЛАГАЕМЫЕ: Светящийся индикатор указывает, что отображаемый режим, тип дыхания и настройки предлагается к использованию.
- Пауза предупреждения: Заглушает звуки тревог в течение двух минут.
- СБРОС Предупреждения: Сбрасывает все индикаторы предупреждении. Аварийное предупреждение вновь активизируется, если аварийное условие все еще существует.
- ОЧИСТКА: Отменяет предлагаемую настройку.
- ВВОД: Делает изменения в настройках действующими.
Пневматические источники газа
- Система доставки газа, основанная на поршне без трения, не нуждается в компрессоре или настенной подаче воздуха.
- Кислород: Рабочее давление 40-90 psi (275-670 кПа), минимальный дебит 160 л/мин., при стандартных давлении и температуре STPD.
Спецификация окружающей среды
Температура
- Работа: 5 - 45 град. С при 10 - 95% относительной влажности.
- Хранение: -40 - 60 град. С при 10 - 95% относительной влажности.
Атмосферное давление
- Работа: 8.7 - 16.0 psi (600 - 1100 гПа)
- Хранение: 7.3 - 16.0 psi (500 - 1100 гПа)
Питание
- Источник питания, входной диапазон: номинал сети 100 -120 В, номинал сети 220 - 240 В, 50/60 Гц: 100-120 В (2.9 А) или 220-240 В (1.3 А) 290 ВА
Внутренняя батарея
- Время работы: Приблизительно 2.5 часа при номинальных условиях, приблизительно 2 часа при экстремальных условиях.
- Время перезарядки: 2.5 - 3 часа в вентиляторе. Заряжается автоматически, пока вентилятор подключен к сети переменного тока и выключатель питания включен (включая зарядку в режиме ожидания).
- Уровень заряда показан на клавиатуре
Внешняя батарея
- Время работы: Приблизительно 7 часов при номинальных условиях, приблизительно 5.5 часов при экстремальных условиях.
- Время перезарядки: 7.5 - 8 часов в вентиляторе, 3 - 4 часа используя заряд дополнительной батареи. Заряжается автоматически, пока вентилятор подключен к сети переменного тока и выключатель питания включен (включая зарядку в режиме ожидания). Уровень заряда батареи доступен через функцию меню
Физические характеристики
Вес
- Вентилятор: 30 кг
- Тележка: 18 кг
- Внешняя батарея: 12.75 кг
- Еа s уСа rt только: 23.4 кг
Вес в упаковке
- Вентилятор: 53.5 кг
- Тележка: 32 кг
- Еа s уСа rt только: 29.7 кг
Габариты
- Вентилятор: 378 мм*515 мм*370 мм
- Вентилятор: 680 мм*700 мм*800 мм
- Вентилятор и тележка: 1255 мм*515 мм*370 мм
- Вентилятор и Еа s уСа rt: 915 мм*438 мм*686 мм
- Тележка: 915 мм*915 мм*610 мм
- EasyCart только: 673 мм*578 мм*699 мм
