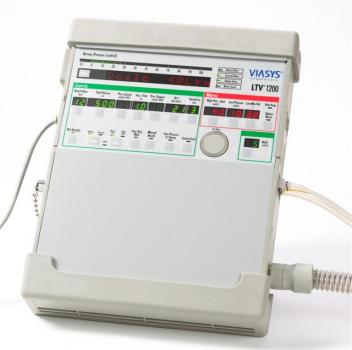

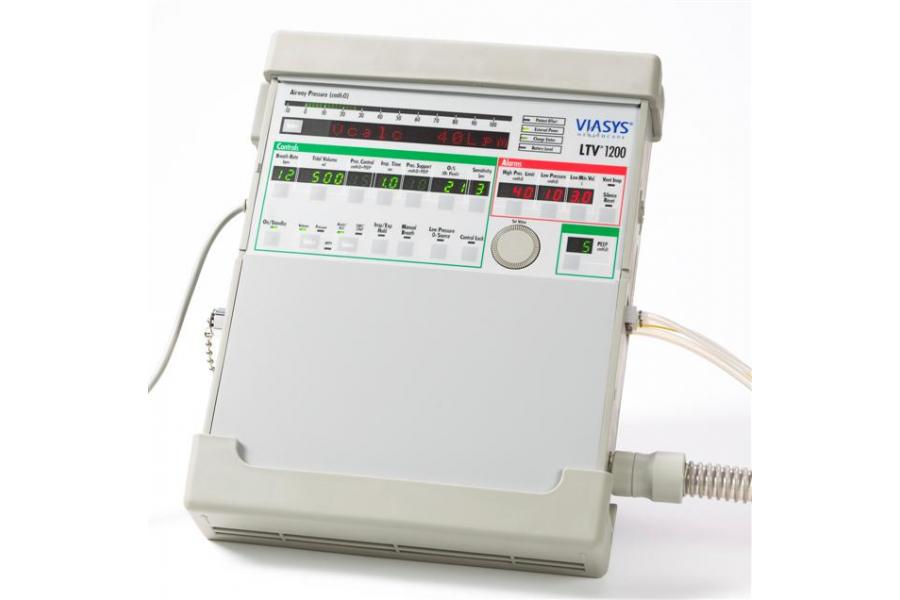

Легкий и компактный, 6 кг, автономный, встроенная турбина. Не требует подачи сжатого воздуха. Работает от внутренней батареи, бортовой сети и сети переменного тока.
Графический цветной ЖК дисплей обеспечивает визуальный контроль параметров вентиляции (кривые Давления, Потока, Объема; петли Давление - Объем, Поток - Объем.) Спирометрия и тренды
Простота в управлении и эксплуатации позволяет использовать его даже в
домашних условиях
Графический монитор
Цветной конфигурируемый ЖК touch_screen монитор с диагональю 10,4” наглядно и ясно отображает диагностическую информацию в цифровом и графическом видах на интерактивном дисплее.
Пользователь получает постоянно обновляемую информацию о состоянии настроек и параметров вентиляции.
6 вариантов экрана обеспечивают удобство и простоту получения информации.
Поворотно наклонный механизм позволяет оптимально для пользователя расположить экран.
Предусмотрена возможность сохранения трендов до 960 дней.
Волновые формы
Отображение от 1 до 3 кривых:
Давление во времени, Поток во времени, Объем во времени, Анализ дыхательного цикла
Петли:
Давление _ Объем, Поток_ Объем
Отображение на дисплее 1 или 2 петель
Индикация зон Вдоха и Выдоха
мониторинг последних 4 дыханий
контрольная петля
Данные
Отображает установленные и мониторируемые параметры.
Общий
Вывод на экран заданных и мониторируемых параметров. Волновых форм и петель
Refference
Вывод на экран параметров
дыхания в графическом и
цифровом видах и их анализ
Тренды
f, VE, PEEP
Spf, PIP, Staic Compliance
Vte, MAP, AutoPEEP
Вентилятор
|
Габариты и масса
|
Вес: 6.1 кг
Высота: 8 см
Ширина: 25 см
Длина: 30 см |
|
Настройки респиратора
|
|
|
Электропитание
|
Вкл/Standby
|
|
Режимы
|
Control, Assist/Control, SIMV, CPAP
|
|
Типы дыхания
|
VC, PС, PS, Спонтанный
|
|
Частота дыхания
|
0 _ 80 дыханий в минуту
|
|
Дыхательный объем
|
50 _ 2000 мл
|
|
Время вдоха
|
0.3 _ 9.9 секунд (100 л/мин)
|
|
PC/PS/Спонтанное
|
до 140 л/мин
|
|
Pressure Control
|
1 _ 99 смH2O
|
|
Pressure Support
|
Выкл, 1 _ 60 смH2O
|
|
Чувствительность
|
Выкл, 1 _ 9 л/мин
|
|
% O2
|
21% _ 100%
|
|
Подача 100% O2
|
1 _ 3 мин
|
|
Источник O2 низкого давления
|
Вкл/Выкл
|
|
Базовый поток
|
10 л/мин
|
|
PEEP/CPAP
|
0 _ 20 cmH2O
|
|
Блокировка клавиатуры
|
Есть
|
|
Пауза ВДОХА/ВЫДОХА
|
Измерение комплайнс / AUTOPEEP
|
|
Ручной вдох
|
1 x с данными установками
|
|
Тревоги
|
|
|
Интервал Апноэ
|
10 _ 60 секунд
|
|
Высокое давление
|
5 _ 100 смH2O
|
|
Низкое давление
|
Выкл, 1 _ 60 смH2O
|
|
Низкий минутный объем
|
Выкл, 0.1 _ 99 литров
|
|
Громкость тревоги
|
60 _ 85 dBA в 1 метре
|
|
Заглушить/Сбросить тревоги
|
60 секунд
|
|
Другие тревоги
|
Отсоединение,
Нет питания & Низкое напряжение
Низкий заряд батареи /батарея разряжена
Высокое & Низкое давление O2 на входе |
|
Мониторируемые параметры
|
|
|
Пиковое давление
|
0 _ 120 смH2O
|
|
Среднее давление
|
0 _ 99 смH2O
|
|
PEEP
|
0 _ 99 смH2O
|
|
Частота дыхания
|
0 _ 250 л/мин
|
|
Давление в дыхательных путях
|
-10 - 108 смH2O
|
|
Объем выдоха
|
0 _ 4000 мл
|
|
Минутный объем выдоха
|
0 _ 99.9 л
|
|
Соотношение ВДОХ/ВЫДОХ
|
99:1 _ 1:99
|
|
Расчетный пиковый поток
|
10 _ 100 л/мин
|
|
AutoPEEP
|
0 _ 100 смH2O
|
|
Статический комплайнс
|
1.999 мл/смH2O
|
|
Резервные батареи
|
|
|
Внутреняя батарея
|
до 2 часов
|
|
Внешняя батарея (опция)
|
до 9 часов
|
Расширеные функции:
Неинвазивная масочная вентиляция Вентиляция апноэ Pressure Control и Pressure Support с регулируемым ускорением потока Чувствительность к выдоху по потоку при Pressure Control и Pressure Support
Чувствительность к выдоху при Pressure Support
Компенсация утечки
Технические характеристики:
|
Питание
|
11 _ 15 В постояного тока
90 _ 250 В переменного тока 7 _ 63 Гц: |
|
Источник O2 высокого давления
|
2.8 _ 4.8 bar
|
|
Источник O2 низкого давления
|
< 80 л/мин
|
|
Условия эксплуатации и хранения:
|
|
|
Рабочие: температура
|
5 _ 40 C
|
|
Относительная влажность
|
15% _ 95%
|
|
Хранение: температура
|
20 _ 60 C
|
|
Относительная влажность
|
10% _ 95%
|
