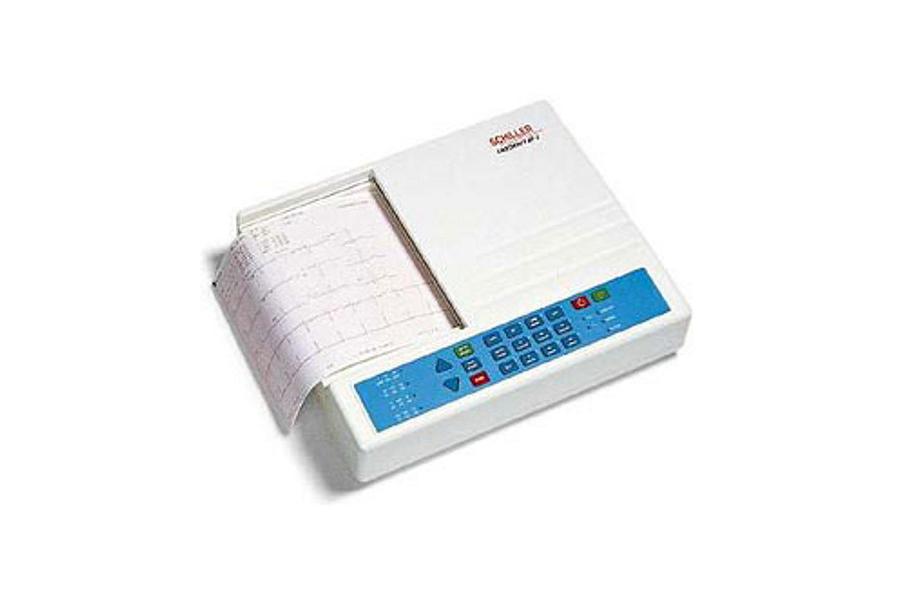

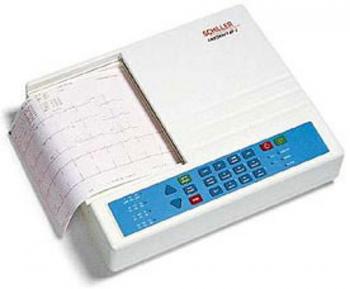

Кардиограф 6/12 канальный электрокардиограф с печатью полноценного отчета в формате А4
Стандартные принадлежности:
- Кабель пациента на 10 отведений
- 1 комплект электродов, состоящий из 4 конечностных и 6 грудных
- 1 упаковка бумаги для принтера
- 1 руководство пользователя
Основные характеристики
- 6/12-ти канальный электрокардиограф;
- Синхронная регистрация 12 отведений ЭКГ;
- Автоматический и ручной режимы работы;
- Встроенный термопринтер (отчет формата А4);
- Работа от сети и аккумулятора;
- Небольшие размеры и "мобильность" использования
- Русифицирован
Требования к напряжению питания:
100/130/230/240 В (перем. Ток), 50/60 Гц
автономная работа от встроенных аккумуляторов
встроенное подзарядное устройство
световая индикация работы от сети и аккумуляторов
Время подзарядки батареи: 15 часов для полностью разряженной батареи (< 3 часов до 60%)
Время работы батареи: 6 часов обычной работы или печать 400 отчетов.
Расход энергии: Максимум 28 Вт
Скорость подачи бумаги:
5/25/50 мм/сек (в ручном режиме)
ТЕХНИЧЕСКИЕ ДАННЫЕ CARDIOVIT AT-2
Размеры: 400х100х330 мм
Вес: 4,8 кг
Принадлежности и расходный материал
- Пациентный кабель c пальчиковыми наконечниками;
- Регистрирующая бумага;
- Комплект многоразовых электродов (6 грудных, 4 конечностных);
- Специальная тележка;
- Cумка для транспортировки;
- Гель
Характеристика бумаги: термочувствительная, Z-образно сложенная (формат А4), перфорированная постранично, длина прибл. 60 м.
Процесс печати:
термочувствительная головка высокого разрешения;
8 точек на мм (амплитудная ось);
@ 25 мм/сек.
Частотный диапазон цифровой регистрации: 0-150 Гц (IЕС/АНА).
Вход сигнала от пациента: полностью изолирован и защищен от дефибрилляционного напряжения (только при использовании кабеля пациента фирмы SCHILLER).
Ток утечки: < 5 мкА.
Класс безопасности: CF по классификации IЕС 601-1 и 601-2-25.
Класс защиты: I по классификации IЕС 601-1 (С встроенным источником питания), VDE, UL и SEV, IIа согласно RL 93/42/EEC
Подтверждение: СЕ согласно 93/42/EEC
Условия эксплуатации:
крайние рабочие температуры: 10 С - 40 С;
температура хранения 0 С - 55 С;
относительная влажность: 25 – 95 % (без конденсации);
атмосферное давление: от 700 до 1060 кПа
Панель управления и клавиатура: эластичные удобные клавиши, световые индикаторы.
Световые индикаторы:
группы отведений;
подключение сети;
работы аккумулятора и малого заряда аккумулятора (режим мерцания);
отсутствие бумаги или неправильно заправленной бумаги;
состояние фильтра (вкл/выкл);
плохого контакта электродов.
12 синхронных отведений: стандартные / кабрера;
Программа для автоматического представления ЭКГ:
6 каналов представления 12-ти одновременно получаемых стандартных отведений на одной странице 210 Х 297 мм (формат А4);
Возможность переформатирования.
Регистрация данных:
список ЭКГ регистраций;
с дополнительной программой измерения и интерпретации + ЭКГ: результаты измерений ЭКГ (интервалы, амплитуды, электрические оси), усредненные комплексы с дополнительными отметками, интерпретация ЭКГ.
Чувствительность: 5/10/20 мм/мВ настраивается автоматически или выбирается в ручную.
Регистрация кривых: 6 каналов (расположение оптимизировано для ширины 200 мм, изолинии настраиваются автоматически).
Миографический фильтр (фильтр мышечного тремора): 25 или 35 Гц, программируемый, действует только на распечатываемую ЭКГ и на функцию копирования.
Линейный частотный фильтр: обеспечивает фильтрацию наложенных 50 или 60 Гц синусоидальных помех с помощью цифрового адаптивного фильтра.
Сетевой фильтр: обеспечивает фильтрацию наложенных 50 или 60 Гц сетевых помех без искажений основного сигнала, при помощи цифрового адаптивного фильтра.
Усилитель ЭКГ:
1.Одновременная, синхронная регистрация сигналов со всех 9 активных электродов(= 12 стандартным отведениям).
2.Частота дискретизации: 1000 Гц;
3.Цифровое разрешение: 5 В;
4.Динамический диапазон: + 10 мВ (перем. Ток);
5.Макс. потенциал электрода: + 300 мВ (пост. Ток);
6.Постоянная времени: 3,2 сек.
7.Частотный отклик: от 0,05 до 150 Гц (- 3 дБ);
8.Режим общего отклонения: > 100 дБ / 50 или 60 Гц;
9.Входной импеданс: > 10Мом
10.Определение пейсмейкера: > + 2 мВ/ > 0,1 мсек.
