Портативный одноканальный электрокардиограф с регистрацией ЭКГ на термобумаге.
Описание прибора:

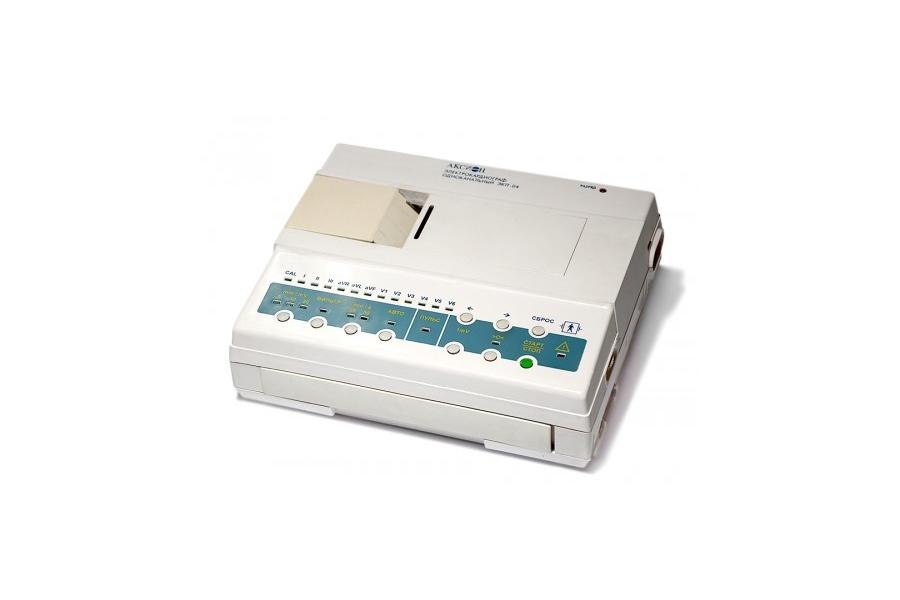

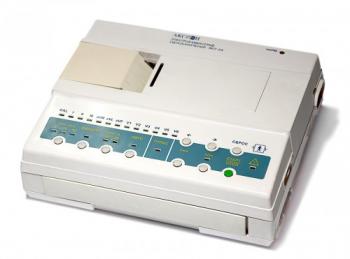

Электрокардиограф ЭК1Т-04- переносной одноканальный прибор для регистрации на теплочувствительной бумаге биоэлектрических потенциалов сердечной деятельности при диагностике состояния сердечно-сосудистой системы человека. Электрокардиограф регистрирует кардиографические отведения в ручном и автоматическом режимах.
Прибор может применяться в качестве усилителя биопотенциалов или регистратора электрических сигналов при подключении внешних устройств через дополнительные вход или выход.
Электрокардиограф имеет защиту от импульсов дефибриллятора. Предусмотрена световая индикация сердечного ритма и перегрузки усилителя.
Встроенная батарея аккумуляторов обеспечивает регистрацию не менее 60 электрокардиограмм при работе в автоматическом режиме.
Комплект поставки:
- электрокардиограф,
- блок питания,
- кабель пациента и кабель заземления,
- 4 конечностных прижимных электрода,
- 6 грудных присасывающихся электродов,
- футляр для переноски прибора и принадлежностей.
Технические характеристики:
|
Чувствительность
|
5, 10, 20 мм/мВ
|
|
Диапазон регистрируемых сигналов
|
от 0,03 до 5 мВ
|
|
Относительная погрешность измерения
напряжения в диапазонах:
|
от 0,1 до 0,5 мВ не более + 20%
от 0,5 до 4 мВ не более + 10%
|
|
Эффективная ширина записи канала
|
не менее 40 мм
|
|
Скорость движения носителя записи
|
25 и 50 мм/с
|
|
Относительная погрешность скорости движения носителя записи
|
не более 5%
|
|
Входной импеданс
|
не менее 5 МОм
|
|
Коэффициент ослабления синфазных помех
|
не менее 30000
|
|
Уровень внутренних шумов, приведенный ко входу
|
не более 25 мкВ
|
|
Мощность потребляемая от сети переменного тока напряжением (220+22) В часто-той 50 или 60 Гц
|
не более 20 ВА
|
|
Мощность потребляемая от прилагаемого аккумуляторного блока питания
|
не более 10 Вт
|
|
Средняя наработка на отказ
|
не менее 2500 ч
|
|
Габаритные размеры не более:
|
длина 275 мм
ширина 208 мм
высота 102 мм
|
|
Масса
|
не более с сетевым блоком питания 3,9 кг
с аккумуляторным блоком питания 4,5 кг
|
|
Время установления рабочего режима
|
1 мин
|
|
Обеспечена защита электрокардиографа от рабочих импульсов дефибрилятора
|
|
Амплитудно-частотная характеристика:
1. В диапазоне частота от 0,5 до 60 Гц линейный размер размаха регистрируемого сигнала должен составлять от 90 до 105% от линейного размаха регистрируемого сигнала на частоте 10 Гц;
2. На частоте 75 Гц линейный размер размаха регистрируемого сигнала должен составлять от 70 до 105% от линейного размера размаха регистрируемого сигнала на частоте 10 Гц.
