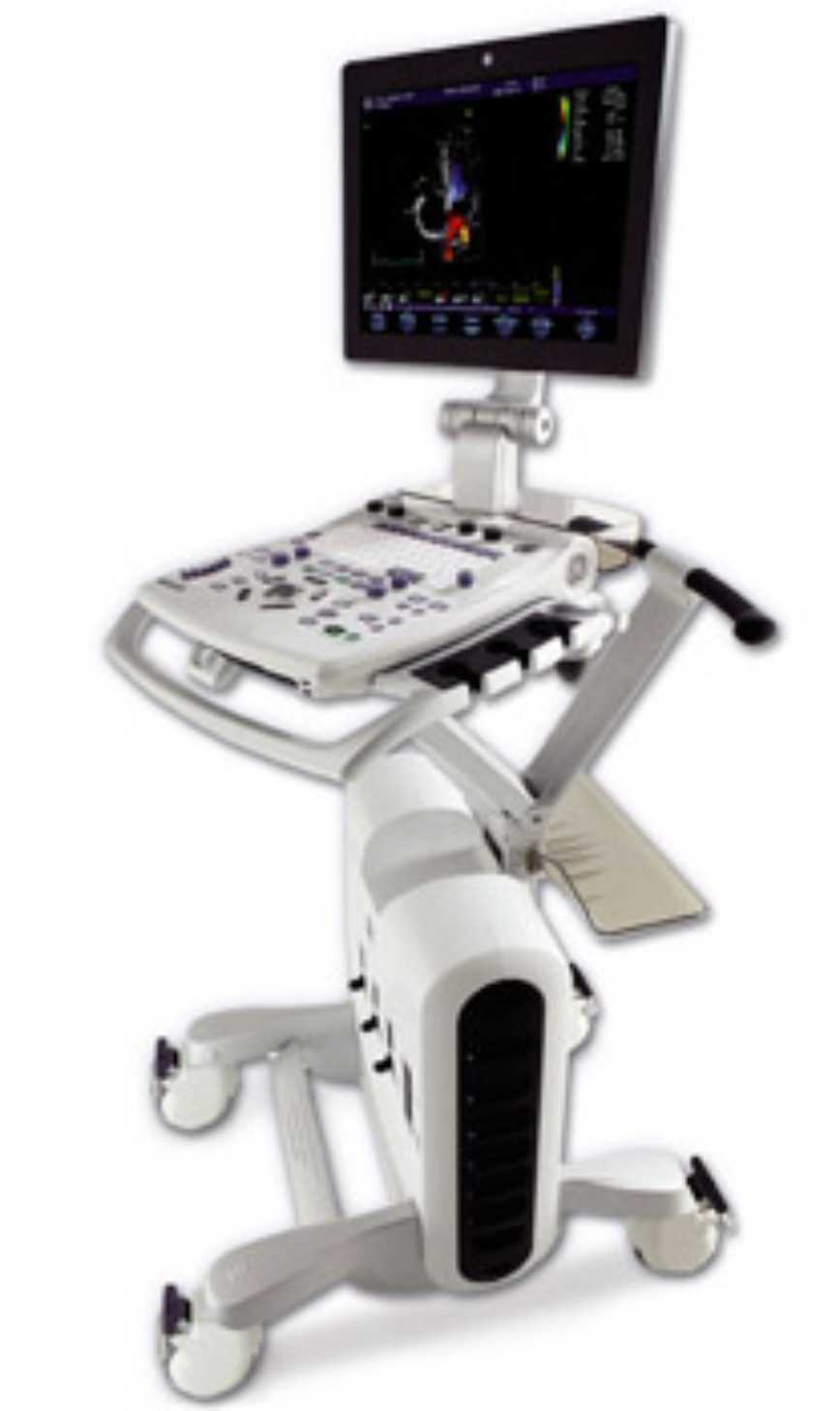

            GE Vivid S6

Chison Qbit 10

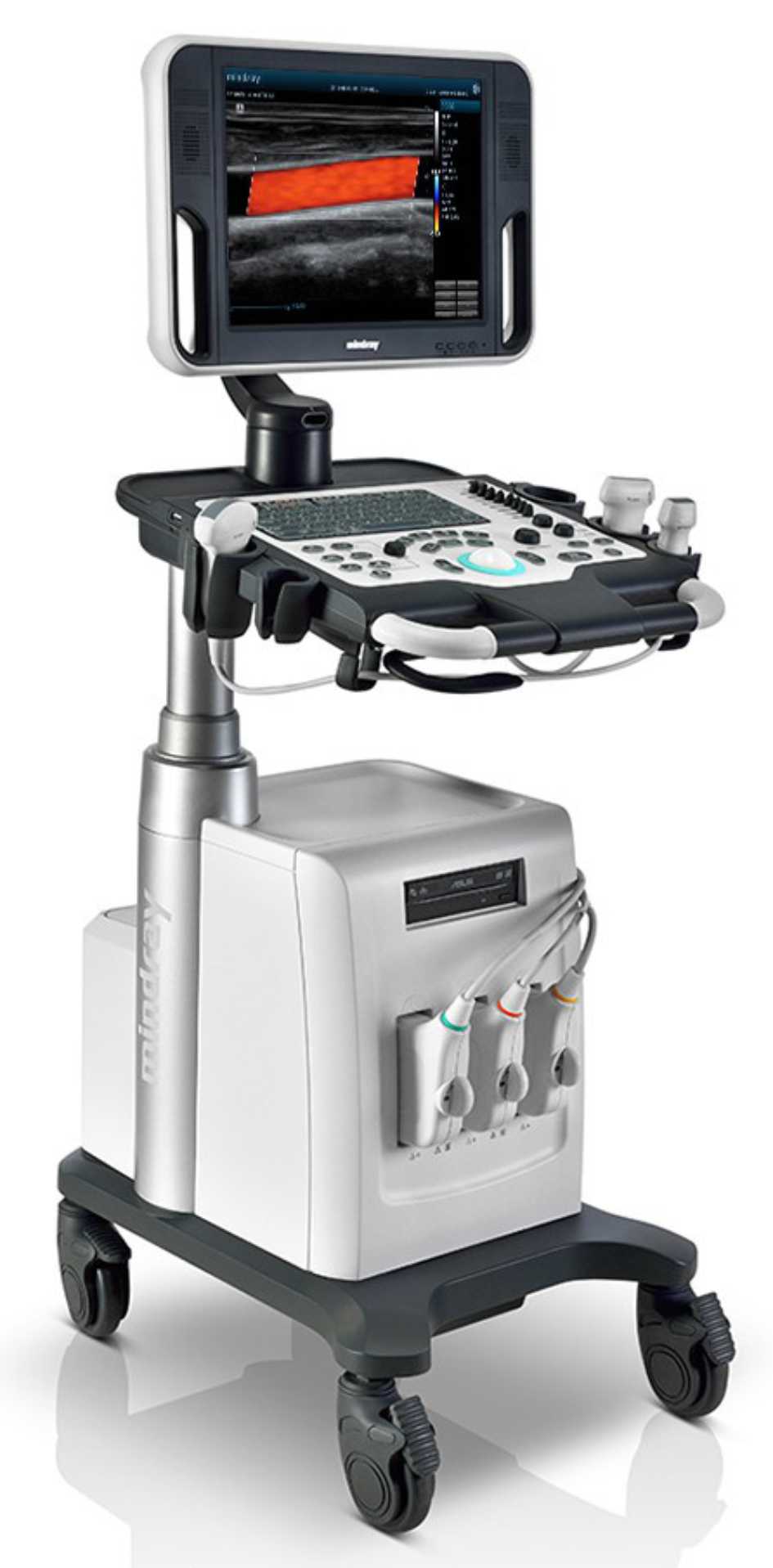

       Mindray DC28

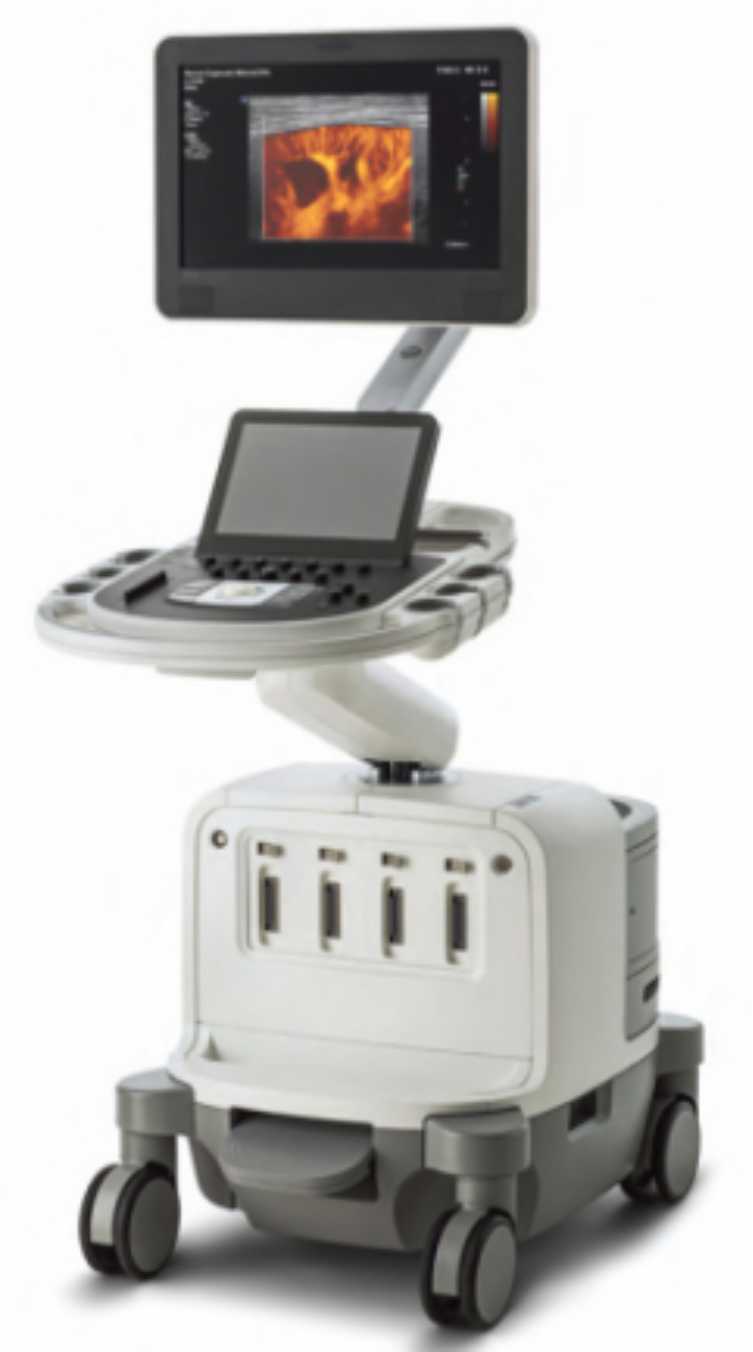

 Philips EPIQ7

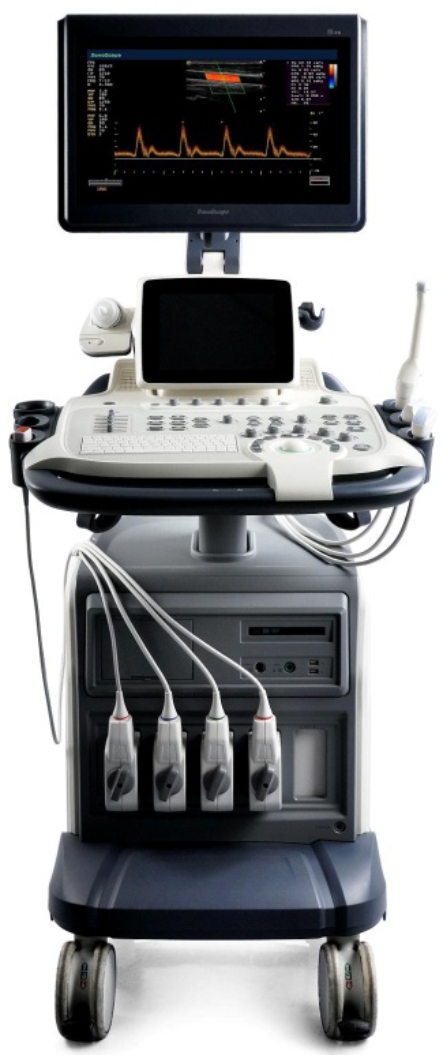

    SonoScape S40 Pro

Разнообразный мир ультразвуковых диагностических приборов MINDRAY и других производителей

Среди всех средств медицинской интроскопии или, другими словами, средств визуализации внутренних органов и структур ультразвуковые диагностические приборы занимают особое место.

Классификация УЗИ аппаратов

Количество моделей ультразвуковых диагностических приборов, выпускаемых различными фирмами, достаточно велико, и для того, чтобы ориентироваться в этом многообразии, полезно ввести определенную классификацию приборов.

Естественно систематизировать УЗИ аппараты по функциональным возможностям и назначению, а также по техническому уровню и качеству выполняемых функций.

Имея в виду функциональные возможности и назначение, можно выделить универсальные и специализированные УЗ сканеры.

Универсальные приборы можно разделить на три основных типа в зависимости от используемых в них режимов работы.

1. Ультразвуковые сканеры. Приборы, предназначенные прежде всего для получения двухмерного черно-белого акустического изображения.

Основные режимы работы (modes):

- В (или 2D) - двухмерное изображение;

- М (или ТМ) - одномерная яркостная эхограмма с разверткой во времени.

Дополнительные режимы: В + В, В + М.

Пример УЗ сканера:


Mindray DP-50       SonoScape A6


2. УЗИ аппараты со спектральным допплером. Иногда они называются дуплексными приборами. Отличаются от обычных ультразвуковых сканеров тем, что дополнительно имеют возможность оценивать спектр скоростей кровотока допплеровским методом.

Основные режимы работы:

- B (2D);

- М (ТМ);

- D - спектральный анализ скоростей кровотока с использованием им-пульсноволнового допплера (PW) и в ряде случаев непрерывноволнового допплера (CW).

Дополнительные режимы: В + В, В + М, В + D (дуплексный).

Пример УЗ сканера:


 Mindray M5 Mindray DC-30   SonoScape S11  SonoScape S2N




3. Ультразвуковые системы с цветовым допплеровским картированием. Иногда они называются приборами с цветовым допплером. Это приборы с максимальным количеством функций. Помимо режимов, которые имеются в сканерах со спектральным допплером, этот класс приборов имеет возможность отображения двухмерного распределения скоростей кровотока, выделяемых цветом на двухмерном серошкальном изображении тканей.

Основные режимы работы:

- B (2D);

- М (ТМ);

- D (PW и CW);

- CFM - цветовое допплеровское картирование кровотока.

Дополнительные режимы: В + В, В + М, В + D (дуплексный), В + D + CFM (триплексный).

Помимо перечисленных могут использоваться специальные режимы:

- PD - энергетический допплер;

- TD - тканевый допплер;

- 3D - трехмерное изображение;

- тканевая (нативная) гармоника.

К группе специализированных ультразвуковых диагностических приборов относятся приборы достаточно ограниченного медицинского применения.

Пример УЗ сканера:


Mindray DC-70  Mindray DC-8   SonoScape S30 SonoScape S40Exp


Офтальмологические ультразвуковые приборы (эхоофтальмометры). Это диагностические приборы для визуализации структур глаза, использующие двухмерное и (или) одномерное изображение.

Основные режимы работы:

- B(2D);

- А - одномерная эхограмма с отображением амплитуд сигналов на различных глубинах.

- D (PW и CW).

Фетальные мониторы. Ультразвуковые приборы, предназначенные для измерения частоты сердечных сокращений (ЧСС) плода допплеровским методом.

Основной режим работы: измерение ЧСС плода и статистическая оценка параметров изменения ЧСС.

УЗИ аппараты для внутрисосудистых исследований. Редко выпускаемые приборы, в которых используются специальные датчики для инвазивного обследования сосудов, аналогичные тем, которые иногда входят в состав универсальных ультразвуковых сканеров.

Основной режим работы: В (2D).

Приборы для транскраниальных обследований (эхоэнцефалоскопы). Применяются для обследования мозга (обычно через височную область черепа). Основные режимы работы ALOKA:

- А - одномерная амплитудная эхограмма;

- D (PW) - дополнительно к режиму А.

Приборы для обследования носовых и лобных пазух (синускопы).

Основной режим работы: А - одномерная амплитудная эхограмма.

Приборы для ветеринарии. Специально для ветеринарии приборы выпускаются редко. Обычно используются универсальные приборы со специализированными датчиками для ветеринарии.

Основные режимы работы:

- -B(2D);

- М (ТМ).

Иногда могут использоваться режимы D и CFM.

Приборы для литотрипсии. Это приборы, входящие в состав экстракорпоральных литотрипторов и обеспечивающие наведение фокуса ударного воздействия на конкременты, а также контроль за процессом разрушения конкрементов. Основные режимы работы:

-B(2D);

-В+В (В/В).

Функциональные возможности перечисленных выше универсальных и специализированных приборов определяются не только имеющимися в них режимами работы, но и набором датчиков и дополнительных устройств, которые могут быть подключены к УЗИ аппарату, вычислительными программами, устройствами запоминания, архивирования и регистрации диагностической информации.

Области медицинского применения в основном определяются типом датчиков, работающих с ультразвуковым прибором и наличием специализированных режимов работы.

Качество получаемой информации зависит от технического уровня прибора - чем сложнее и совершеннее прибор, тем выше качество диагностической информации. Как правило, по техническому уровню приборы делят на четыре группы:

1) простые приборы;

2) приборы среднего класса;

3) приборы повышенного класса;

4) приборы высокого класса (иногда называемого high-end) ALOKA.

Среди изготовителей и пользователей ультразвуковой диагностической техники отсутствуют согласованные критерии оценки класса приборов, так как имеется очень большое количество характеристик и параметров, по которым можно сравнивать приборы между собой. Тем не менее, можно оценить уровень сложности аппаратуры, от которой в значительной мере зависит качество получаемой информации. Одним из основных технических параметров, определяющих уровень сложности ультразвукового сканера, является максимальное число приемных и передающих каналов в электронном блоке прибора, так как чем больше число каналов, тем лучше чувствительность и разрешающая способность - основные характеристики качества ультразвукового изображения.

В простых (как правило, переносных) УЗИ аппаратах число каналов передачи-приема не более 16, в приборах среднего и повышенного класса 32, 48 и 64. В приборах высокого класса число каналов может быть более 64, например 128, 256, 512 и даже более. Как правило, ультразвуковые сканеры высокого и повышенного класса являются приборами с цветовым допплеровским картированием.

УЗ аппараты высокого класса обычно используют в максимальной мере современные возможности цифровой обработки сигналов, начиная практически с выхода датчиков. По этой причине такие приборы называют цифровыми системами или платформами (digital system).

Типы датчиков

Типы датчиков и их названия определяются использованием в них различных ультразвуковых преобразователей и способов сканирования. В зависимости от вида преобразователей можно выделить:

  • секторные механические датчики (sector mechanical probe) - с одноэлементными или многоэлементными кольцевыми решетками;
    пример: ASU-35CWD-2; ASU-35-3; ASU-35WL-7,5; ASU-35WL-10
  • линейные датчики (linear probe) ALOKA- с многоэлементными линейными решетками;
    пример: UST-5512U-7,5 ; UST-5710-7,5 ; UST-5545
  • конвексные и микроконвексные датчики (convex или microconvex probe) - с конвексными и микро-конвексными решетками соответственно;
    пример: UST-934N-3,5 ; UST-979-3,5 ; UST-9123; UST-9126; UST-9111-5; UST-974-5
  • фазированные секторные датчики (phased array probe) - с многоэлементными линейными решетками;
    пример: UST-5299 ; UST-5297
  • датчики с двухмерной решеткой, линейные, конвексные и секторные.
  • Здесь мы назвали основные типы датчиков, не оговаривая их медицинское назначение, рабочую частоту и конструктивные особенности.

Рабочая частота является важнейшей характеристикой датчика. Желательно стремиться использовать датчики с большей частотой, так как они обеспечивают более высокое качество изображения, однако следует помнить, что при этом уменьшается глубина исследования. Поэтому выбор частоты датчика обусловлен максимальной глубиной расположения органов и структур, представляющих интерес для врача-диагноста. В ряде случаев при обследовании тучных пациентов приходится применять датчики с частотой 2,5 МГц, у которых максимальная рабочая глубина " 240 мм, однако разрешающая способность при использовании таких датчиков и, следовательно, качество изображения хуже, чем при частоте 3,5 МГц. С другой стороны, для обследования структур, расположенных на очень малых глубинах, применяются датчики с частотой более 10 МГц.

Внешний вид датчиков очень разнообразен, но большинство наиболее часто используемых видов датчиков в приборах различных фирм похожи и отличаются несущественными конструктивными элементами и размерами. На рис. 1 показаны основные типы датчиков для наружного обследования и их характерный вид. Рабочая поверхность датчиков, которая контактирует с телом пациента, на рисунке изображена более темной.



Рис. 1. Основные типы датчиков для наружного обследования, а, б- секторные механические (а - кардиологический, б - с водной насадкой); в - линейный электронный; г - конвексный; д - микроконвексный; е - фазированный секторный.

В секторных механических датчиках (рис.1а,1б) рабочая поверхность (защитный колпачок) закрывает объем, в котором находится перемещающийся по углу одноэлементный или кольцевой УЗ преобразователь. Объем под колпачком заполнен акустически прозрачной жидкостью для уменьшения потерь при прохождении УЗ сигналов. Основной характеристикой секторных механических датчиков помимо рабочей частоты является угловой размер сектора сканирования ?, который указывается в маркировке датчика (иногда дополнительно дается длина соответствующей дуги Н рабочей поверхности). Пример маркировки: 3,5 МГц/90°.

В линейных, конвексных, микроконвексных и фазированных (секторных) датчиках электронного сканирования рабочая поверхность совпадает с излучающей поверхностью УЗ преобразователя, которая называется апертурой, и равна ей по размерам. Характерные размеры апертуры используются в маркировке датчиков и помогают определиться при выборе датчика.

В линейных датчиках характерной является длина апертуры L (рис. 1в), так как именно она определяет ширину прямоугольной зоны обзора. Пример маркировки линейного датчика: 7,5 МГц/42 мм.

Следует иметь в виду, что ширина зоны обзора в линейном датчике всегда меньше на 20-40% длины апертуры. Таким образом, если указан размер апертуры 42 мм, ширина зоны обзора - не более 34 мм.

В конвексных датчиках зона обзора определяется двумя характерными размерами - длиной дуги Н (иногда ее хорды), соответствующей выпуклой рабочей части, и угловым размером сектора сканирования а в градусах (рис. 1г). Пример маркировки конвексного датчика: 3,5 МГц/60°/60 мм. Реже для маркировки используется радиус R кривизны рабочей поверхности, например: 3,5 МГц/ 60R (радиус - 60 мм).

В микроконвексных датчиках характерным является R - радиус кривизны рабочей поверхности (апертуры), иногда дополнительно дается угол дуги а, определяющий угловой размер сектора обзора (рис. 1д). Пример маркировки: 3,5 МГц/20 R (радиус - 20 мм).

Для фазированного секторного датчика дается угловой размер сектора электронного сканирования в градусах. Пример маркировки: 3,5 МГц/90°.

Изображенные на рис. 1 датчики используются для наружного обследования. Помимо них существует большое количество внутриполостных и узкоспециализированных датчиков, в которых используются те же виды УЗ преобразователей.

Целесообразно ввести классификацию датчиков по областям медицинского применения.

1. Универсальные датчики для наружного обследования [abdominal probe). Универсальные датчики применяются для обследования абдоминальной области и органов малого таза у взрослых и детей.

В основном в качестве универсальных используются конвексные датчики с рабочей частотой 3,5 МГц (для взрослых) или 5 МГц (для педиатрии), реже 2,5 МГц (для глубоко расположенных органов). Угловой размер сектора сканирования: 40°-90° (реже - до 115°), длина дуги рабочей поверхности - 36-72 мм.

До недавнего времени в качестве универсальных широко использовались линейные датчики с рабочей частотой 3,5 (реже 5) МГц и длиной рабочей части от 64 до 125 мм (большие размеры были особенно популярны в акушерстве для наблюдения плода). Сейчас отдается предпочтение конвексным датчикам. В базовой комплектации практически любого прибора чаще всего указывается конвексный датчик 3,5 МГц/60°/60 мм или близкий ему по характеристикам.

Пример: UST-934N-3,5 ; UST-979-3,5 ; UST-9123; UST-9126.

2. Датчики для поверхностно расположенных органов (small parts probe). Применяются для исследования неглубоко расположенных малых органов и структур (например, щитовидной железы, периферических сосудов, суставов и т.д.).

Рабочая частота - 7,5 МГц, иногда 5 или 10 МГц. Тип датчика - линейный размером 29-50 мм, реже конвексный, микроконвексный или секторный механический с водной насадкой (рис. 1б) с длиной дуги 25-48 мм.

Пример: UST-5512U-7,5 ; UST-5710-7,5 ; UST-5545.

3. Кардиологические датчики (cardiac probe). Для исследования сердца используются датчики секторного типа, что связано с особенностью наблюдения через межреберную щель. Применяются датчики механического сканирования (одноэлементные или с кольцевой решеткой) и фазированные электронные. Рабочая частота - 3,5 или 5 МГц.

Иногда для кардиологии используются микроконвексные датчики с частотой 3,5 (5) МГц и радиусом кривизны от 10 до 20 мм.

В последнее время для наблюдения сердца в приборах высокого класса с цветовым допплеровским картированием применяется чреспищеводный (трансэзофагеальный) датчик.

Пример: UST-944B-3,5 ; UST-978-3,5 ; UST-5266-3,5; UST-5299; UST-5293; UST-5297; UST-5280-5; UST-52101; UST-5280-5.

4. Датчики для педиатрии (pediatric probes). Для педиатрии используются те же датчики, что и для взрослых, но только с большей частотой (5 или 7,5 МГц), что позволяет получить более высокое качество изображения. Это возможно благодаря малым размерам пациентов. В педиатрии применяются и специальные датчики. Например, для обследования головного мозга новорожденных через родничок используется секторный или микроконвексный датчик с частотой 5 или 6 МГц (neonatal probe).

Пример: UST-935N-5 ; UST-9103-5 ; UST-992-5; UST-5294-5.

5. Внутриполостные датчики (intracavitary probes). Существует большое разнообразие внутриполостных датчиков, которые отличаются между собой по областям медицинского применения.

  1. Трансвагинальные (интравагинальные) датчики (transvaginal or endovaginal probe). Как правило, Трансвагинальные датчики бывают секторного механического или микроконвексного типа с углом обзора от 90° до 270°. Ось сектора обычно расположена под некоторым углом относительно оси датчика. Рабочая частота 5, 6 или 7,5 МГц.

    Пример: UST-945B-5; UST-981-5 ; UST-9112-5; UST-984-5; UST-9124; UST- 9118.

  2. Трансректальные датчики (transrectal or endorectal probe). Датчики в основном применяются для диагностики простатита. Имеется несколько типов таких датчиков. В одних используется секторное механическое сканирование в круговом (360°) секторе, при этом плоскость сканирования перпендикулярна оси датчика. В других используется линейный УЗ преобразователь, конструктивно располагаемый вдоль оси датчика. В третьих применяется конвексный УЗ преобразователь с плоскостью обзора, проходящей через ось датчика.

    Иногда используются биплановые ректальные датчики. Рабочая частота трансректальных датчиков - 7,5 МГц (реже 4 и 5 МГц). Специфическая особенность этих датчиков - наличие канала подвода воды для заполнения одеваемого на рабочую часть резинового мешочка. Заполнение его водой осуществляется после введения датчика в область исследования и необходимо для того, чтобы обеспечить акустический контакт со стенками прямой кишки.

    Пример: UST-657-5; UST-670P-5 ; UST-657-5; UST-660-7,5; UST-675P; UST-676P; UST-672-5/7,5.

  3. Интраоперационные датчики (intraoperative probe). Датчики вводятся в операционное поле, поэтому выполняются очень компактными. Как правило, в датчиках применяются линейные преобразователи длиной от 38 до 64 мм. Иногда применяются конвексные УЗ преобразователи с большим радиусом кривизны. Рабочая частота 5 или 7,5 МГц. К интраоперационным относятся конвексные, надеваемые на палец датчики (finger type probes), нейрохирургические датчики и лапароскопические датчики (жесткие или гибкие). Рабочая частота этих датчиков обычно 7,5 МГц.

    Пример: UST-995-7,5; UST-9124; UST-9118; UST-9104-5; UST-9116P-5; UST-5526L-7,5; UST-5531.

  4. Трансуретральные датчики (transurethral probes). Датчики малого диаметра, вводимые через уретру в мочевой пузырь, использующие механическое секторное или круговое (360°) сканирование. Рабочая частота 7,5 МГц.

    Пример: ASU-65B.

  5. Чреспищеводные датчики (transesophageal probes). Этот вид датчика используется для наблюдения сердца со стороны пищевода. Сконструирован по тому же принципу, что и гибкий эндоскоп, с аналогичной системой управления ракурсом наблюдения. Применяется секторное механическое, конвексное или фазированное секторное сканирование. Рабочая частота 5 МГц.

    Пример: UST-5293; UST-5280-5.

  6. Внутрисосудистые датчики (intravascular probes). Используются для инвазивного обследования сосудов. Сканирование - секторное механическое (обычно круговое - 360°). Рабочая частота 10 МГц и более.

6. Биопсийные или пункционные датчики (biopsy or puncture probes). Используются для точного наведения биопсийных или пункционных игл. С этой целью специально сконструированы датчики, в которых игла может проходить через отверстие (или щель) в рабочей поверхности (апертуре). Надо сказать, что трансвагинальный и трансректальный датчики очень часто конструктивно выполняются так, чтобы обеспечивать биопсию, и поэтому тоже могут считаться биопсийными.

Вследствие технологической сложности выполнения специализированных биопсийных датчиков и, следовательно, их более высокой стоимости большинство фирм использует так называемые биопсийные адаптеры - приспособления для наведения биопсийных игл. Адаптер может жестко крепиться на корпусе обычного датчика и является съемным.

Пример: UST-9113P-3,5; UST-5045P-3,5.

7. Узкоспециализированные датчики. Большинство датчиков, о которых говорилось выше, имеют достаточно широкий спектр применения. В то же время можно выделить группу датчиков узкого применения, и о них следует сказать особо.

  1. Офтальмологические датчики (ophtalmology probes). Датчики используются в специальных УЗ диагностических приборах для офтальмологии и позволяют получать изображения внутренних структур глаза. Сканирование чаще всего механическое секторное или конвексное. Рабочая частота 10 МГц и более. Сектор сканирования 30°-45°.
  2. Датчики для транскраниальных исследований (transcranial probes). Применяются для обследования мозга через кости черепа (в височной или затылочной области). Обычно это датчики с одноэлементным УЗ преобразователем и без пространственного сканирования. Рабочая частота 2 МГц (иногда 1 МГц). В современных сложных системах сейчас начали применяться сканирующие транскраниальные датчики.
  3. Датчики для диагностики синуситов, фронтитов и гайморитов. Используются в соответствующих узкоспециализированных УЗ приборах (типа "Синускан") для обследования носовых и лобных пазух. Датчики без пространственного сканирования. Рабочая частота 3 МГц.
  4. Датчики для ветеринарии (veterinary probes). Используются в специальных УЗ приборах для ветеринарии или в универсальных УЗ диагностических приборах.

8. Широкополосные и многочастотные датчики. В современных сложных приборах все большее применение находят широкополосные датчики. Эти датчики конструктивно оформлены аналогично обычным датчикам, рассмотренным выше, и отличаются от них тем, что используют широкополосный УЗ преобразователь, т.е. датчик с широкой полосой рабочих частот.

В широкополосных датчиках относительная ширина полосы может превышать 1, что приводит к существенному улучшению разрешающей способности, особенно в ближней и средней зонах по глубине. На больших глубинах расширение полосы сказывается меньше из-за более сильного поглощения с глубиной высокочастотных составляющих сигнала.

В некоторых приборах применяется переключение частот работы широкополосного датчика - тогда датчик работает на различных переключаемых центральных частотах в зависимости от того, какая глубина интересует исследователя. Датчик в этом случае называется многочастотным , а относительная ширина полосы на каждой из частот такая же, как в обычном датчике. Чаще всего применяются двухчастотные и трехчастотные датчики. Типичные примеры комбинаций частот в двухчастотных датчиках: 3-5, 4-7 или 5-10 МГц.

9. Допплеровские датчики. Датчики применяются только для получения информации о скорости или спектре скоростей кровотока в сосудах.

10. Датчики для получения трехмерных изображений. Специальные датчики для получения 3D (трехмерных) изображений используются редко. Чаще применяются обычные датчики двухмерного изображения вместе со специальными приспособлениями, обеспечивающими сканирование по третьей координате.

Рекомендации по выбору модели УЗИ аппарата

Многообразие моделей ультразвуковых сканеров, предлагаемых различными фирмами-производителями и поставщиками, ставит проблему выбора перед тем, кто желает приобрести новый прибор и при этом наилучшим образом использовать выделенные на это средства.

На что следует прежде всего обратить внимание, решая проблему выбора?

Прежде всего, руководствуясь областью медицинского применения прибора, надо определить, требуется универсальный или специализированный прибор. Чаще всего применяются универсальные приборы и, в зависимости от медицинских задач, выбирается комплектация датчиков и принадлежностей, таких, как биопсийные насадки, видеомагнитофон, видеопринтер, термобумага, гель и т.д.

Естественное стремление к приобретению прибора самого высокого класса чаще всего ограничивается недостатком средств. Но даже при наличии необходимых средств стоит как следует подумать, надо ли приобретать сложную, дорогостоящую систему с избытком функциональных возможностей, которые на практике не будут использоваться. Например, если приобретается ультразвуковая система с цветовым картированием, надо иметь в виду, что в такие системы иногда входят, как обязательные, аппаратура, датчики и программное обеспечение для фазированного секторного сканирования, которые в основном предназначены для исследования сердца. Если предполагается проводить только абдоминальные или акушерско-гинеко-логические исследования, то приобретение системы с кардиологическими функциями неоправдано.

Сложные дорогостоящие системы с широкими возможностями предназначены прежде всего для использования в диагностических и исследовательских центрах. Эти системы применяются в районных и городских больницах и поликлиниках, где целесообразно использовать и недорогие приборы, которые, как правило, существенно проще в управлении и обслуживании,чтодает определенные преимущества при скрининговых исследованиях.

В большинстве случаев пользователь выбирает и приобретает ультразвуковой прибор, подобный тем, с которыми уже знаком, или по совету коллег и специалистов, которым он доверяет. Приобретая новые модели, особенно незнакомую аппаратуру, необходимо внимательно изучить документацию, относящуюся к прибору, и прежде всего его технические характеристики, определяющие качество получаемой информации.

Конечно, изучение технической документации и рекламных материалов не может заменить личного знакомства с прибором с помощью хотя бы кратковременной работы на нем, что позволяет оценить качество изображения, которое определяется разрешающей способностью, чувствительностью и динамическим диапазоном.

При оценке характеристик прибора полезно иметь в виду, что предпочтение следует отдавать тем приборам, которые демонстрируют более высокое качество изображения при исследовании "трудных" пациентов, например тучных, или с развитой мускулатурой, или имеющих послеоперационные швы в зоне осмотра и т.д. Для объективной оценки качества изображения можно использовать и специальные технические средства, например тканеэквивалентные фантомы.

При сравнении различных моделей между собой при прочих равных условиях полезно обращать внимание на следующие особенности приборов:

  • конструктивные особенности, например портативность, наличие специальной тележки и т.д.;
  • величина экрана прибора - чем больше размер экрана по диагонали, тем удобнее работать с прибором;
  • количество одновременно подключаемых датчиков, переключение которых осуществляется с помощью кнопок на панели управления прибора, - это количество желательно иметь не менее двух-трех, так как очень часто при исследованиях требуется использовать два, а иногда и более быстро переключаемых датчиков;
  • наличие достаточной номенклатуры датчиков у данной модели, что позволяет с самого начала выбрать нужную комплектацию и в дальнейшем в случае необходимости приобретать дополнительные датчики;
  • возможности работы датчиков в многочастотном режиме, что увеличивает диагностические возможности прибора;
  • наличие специальных программ обработки результатов измерений, например акушерских, ангиологических, педиатрических и т.д.;
  • модульность построения прибора и возможность наращивания его характеристик, что позволяет приобрести сначала простую комплектацию прибора, а потом увеличить возможности, оснащая прибор дополнительными устройствами;
  • число элементов в датчике и число приемно-передающих каналов в электронном блоке прибора - чем больше каждое из этих чисел, тем лучше, как правило, качество изображения прибора.

Комплектуя УЗИ сканер ALOKA датчиками, не стоит стремиться приобретать большое количество датчиков, так как обычно требуется не более 3-4 датчиков для одного прибора. Учитывая большую стоимость датчиков, иногда полезно рассмотреть возможность приобретения еще одного прибора и организацию рабочего места исследователя, где и будут постоянно использоваться необходимые дополнительные датчики. Во многих случаях это сэкономит время, необходимое на перенастройку прибора и ручное переключение датчиков.

Номенклатура датчиков в современных аппаратахх может быть очень велика, достигая нескольких десятков для одного прибора. Такое их разнообразие обусловлено стремлением получить наилучшее качество изображения в каждой области применения. В большинстве же практических случаев комбинация из нескольких датчиков способна обеспечить достаточную полноту исследований в различных областях медицинского применения. Наиболее часто используются датчики ALOKA :

  • конвексный с частотой 3,5 МГц для абдоминальных исследований, акушерства и гинекологии (обычно он входит в минимальную базовую комплектацию);
  • линейный с частотой 7,5 МГц для наблюдения малых структур, расположенных близко к поверхности тела;
  • трансвагинальный с частотой 5 или 7,5 МГц для гинекологии;
  • трансректальный с частотой 5 или 7,5 МГц для оценки состояния предстательной железы;
  • секторный датчик с частотой 3,5 МГц для кардиологии;
  • конвексный датчик с частотой 5 МГц для абдоминальных исследований в педиатрии;
  • секторный датчикс частотой5 МГц для кардиологии в педиатрии и для неонатальных исследований.

Все остальные датчики применяются значительно реже, поэтому отсутствие их в номенклатуре УЗИ аппарата во многих случаях не является серьезным недостатком.

При выборе ультразвукового прибора со спектральным допплером и системы с цветовым допплеровским картированием необходимо обращать внимание на следующие характеристики УЗ аппаратов:

  • наличие дуплексных датчиков, т.е. таких, которые могут одновременно работать в режиме получения двухмерного изображения и допплеровском режиме (D или CFM);
  • возможность дуплексных датчиков работать не только с импульсноволновым допплером (PW), но и в режиме непрерывноволнового допплера (CW), что дает важные преимущества при кардиологических исследованиях, когда измеряются высокие скорости кровотока;
  • в кардиологических приборах очень важно иметь фазированные секторные датчики, работающие в дуплексном режиме (желательно не только с PW, но и с CW), - эти датчики имеют преимущества по сравнению с другими секторными датчиками;
  • в системах с цветовым допплеровским картированием кровотока желательно иметь триплексный режим, при котором на экране отображаются одновременно В-эхограмма, CFM-эхограмма и D-эхограмма (допплеровский спектр скоростей кровотока);
  • очень желательно в кардиологических приборах иметь режим кинопетли, в котором запоминаются последовательные кадры изображения, получаемые в разных фазах сердечного цикла, с возможностью их последующего просмотра в медленном темпе;
  • в кардиологическом приборе полезно иметь режим тканевого допплера;
  • в приборе, предназначенном для сосудистых исследований, важно иметь режим энергетического допплера, повышающий чувствительность цветового изображения сосудов по сравнению с режимом цветового допплеровского картирования (CFM);
  • полезно иметь возможность регистрации ALOKA изображений большой емкости, например на магнитооптических дисках, а также возможность передачи изображений в международном стандарте DICOM, что позволяет включать систему в сеть других средств визуализации.
