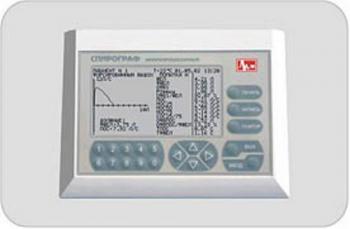

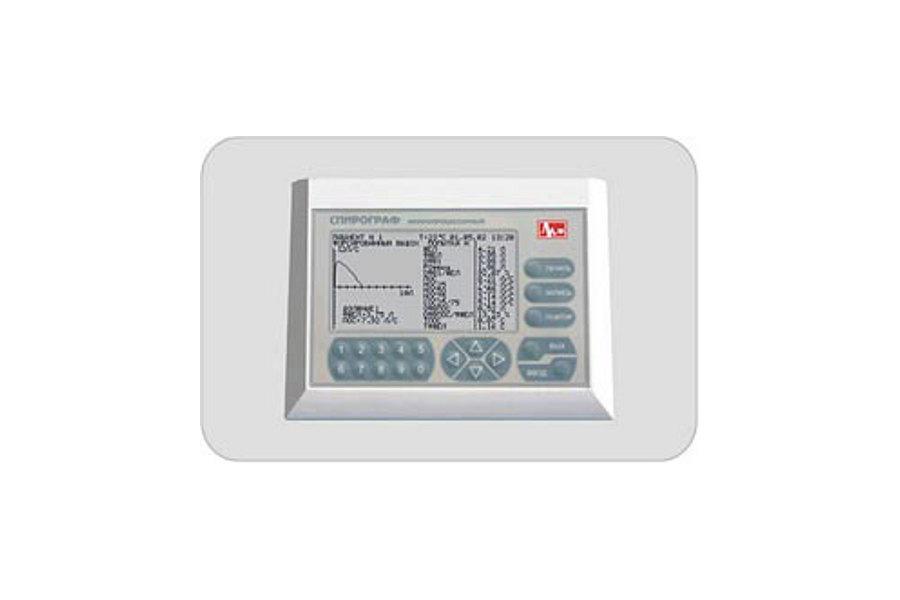

Спироанализатор портативный со встроенным ЖК дисплеем
Микропроцессорный cпирограф предназначен для качественной и количественной оценки изменений функционального состояния легких и применяется на всех этапах лечебно-диагностического процесса (выявление нарушений, оценка их выраженности, обоснование и оценка эффективности проводимой терапии, прослеживание динамики заболевания), при экспертизе трудоспособности и пригодности к работе в определенных условиях, при массовых и эпидемиологических обследованиях групп населения.
Спирограф обеспечивает автоматическое приведение объемных и скоростных показателей к стандартным газовым условиям (BTPS).
Прибор состоит из основного блока спирографа, датчика спирографа и принтера. Корпуса основного блока и датчика спирографа изготовлены из ударопрочного пластика. В спирографе применен датчик воздушного потока фирмы "Vitalograph", выполненный на основе трубки Флейша. Датчик обеспечивает высокую точность измерения и имеет малое сопротивление дыханию пациента. В спирографе предусмотрена возможность калибровки при помощи трехлитрового калибровочного шприца, входящего в комплект поставки.
ИЗМЕРЯЕМЫЕ И РАССЧИТЫВАЕМЫЕ ПОКАЗАТЕЛИ ВНЕШНЕГО ДЫХАНИЯ
При спокойном вдохе:
- ЖЕЛ объем спокойного вдоха;
- Тжел время вдоха.
При форсированном выдохе:
- ОФВ1 - объем форсированного выдоха за первую секунду;
- ФЖЕЛ - объем форсированного выдоха;
- ОФВ1/ФЖЕЛ - ОФВ1ЖЕЛ - ПОС - пиковая объемная скорость;
- МОС25 - мгновенная объемная скорость в момент выдоха 25% объема;
- МОС50 - мгновенная объемная скорость в момент выдоха 50% объема;
- МОС75 - мгновенная объемная скорость в момент выдоха 75% объема;
- СОС25-75 - средняя объемная скорость на отрезке от 25% до 75% объема;
- ОФВпос - объем форсированного выдоха до достижения пиковой объемной скорости;
- ОФВпос/ФЖЕЛ - Тфжел - время форсированного выдоха.
При тесте максимальной вентиляции легких:
- ЧДмвл - частота дыхания при МВЛ;
- ОВмвл - максимальный объем воздуха проходящий через легкие за один цикл вдоха выдоха;
- МВЛ - ОВмвл х ЧДмвл.
При измерении минутного объема дыхания:
- ЧД - частота дыхания;
- ОВ - средний объем воздуха проходящий через легкие за один цикл вдоха выдоха;
- МОД - ОДхЧД.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
диапазон измерения объема: 0...10 л;
-
диапазон измерения скорости потока воздуха: -10... +13.8 л/сек;
-
дисплей: монохромный, жидкокристаллический,
-
размер 113х63 мм,
-
разрешение 240х128 точек;
-
напряжение питания: 200 - 240В, 50 Гц;
-
мощность потребляемая от сети: не более 5 Вт;
-
размеры: 200х150х63 мм;
-
масса: 1.5 кг (без шприца и принтера).
